기계 제조 내시경
기계 제조 내시경
정밀 검사, 효율적인 생산 강화
기계 제조 분야에서 -장비 내부 구조의 비파괴 검사와 예방적 유지 관리는 안정적인 생산 품질을 보장하고 전반적인 장비 효율성을 향상시키는 핵심 요소입니다. 기존 테스트 방법은 장비 분해에 의존해 노동 시간 손실률이 30%를 초과하고 조립 오류로 인해 2차 피해가 발생할 가능성이 있어 생산 비용이 증가합니다. 유연한 프로브 기술과 고화질 이미징 시스템을 갖춘 기계 제조 내시경은 장비 내의 밀폐된 챔버와 복잡한 채널에 깊숙이 침투하여 비파괴 검사(NDT)를 수행할 수 있으며, 전체 기계 제조 프로세스 전반에 걸쳐 품질 관리, 결함 진단 및 수명 주기 관리에 대한 핵심 기술 지원을 제공합니다.
제품 응용
전체 기계 제조 공정의 검사 요구 사항을 포괄하는 기계 제조 내시경의 적용 시나리오는 기계 설계 검증, 부품 정밀 가공, 전체 기계 조립 및 디버깅, 장비 작동 및 유지 관리 서비스 등 주요 단계에 걸쳐 있으며 다양한 단계의 검사 문제점에 대한 맞춤형 솔루션을 제공합니다.
부품 생산 및 가공 검사
주조, 단조, 용접 등 부품 제조 공정 중 기공, 버 함유물, 균열, 불완전 용접 침투 등 내부 결함의 검출률이 제품 인증률을 직접적으로 결정합니다. 기계 제조 내시경은 심공 프로빙 및 용접 영상 분석을 통해 부품의 내부 미세 형태를 정확하게 포착할 수 있습니다. 표면 거칠기 이미징은 치아 표면 마모, 패임, 접합과 같은 고장 모드를 정확하게 식별하여 부품 품질이 공장 표준을 충족하도록 보장합니다.
장비 조립 및 시운전 검사
전체 기계 조립 단계에서 내시경을 사용하여 주요 구성 요소의 조립 정확도를 확인하고 잔류 이물질을 감지하며 조립 오류로 인한 장비 고장을 방지할 수 있습니다. 내시경을 사용하면 조립된 부품의 접촉 정확도를 실시간으로 관찰하고 조립 간격 편차를 측정하여 장비 설계 도면을 준수하는지 확인할 수도 있습니다.
장비 운영 및 유지보수 문제 해결
전체 장비 수명주기 동안 내시경은 핵심 진단 도구 역할을 합니다. 장비를 분해하지 않고도 내부 결함 지점을 찾아 가동 중단 시간을 단축하고 문제 해결 효율성을 60% 이상 높이고 수리 비용을 40% 절감할 수 있습니다.
제품 구조
과학적인 설계, 탐지 성능 보장

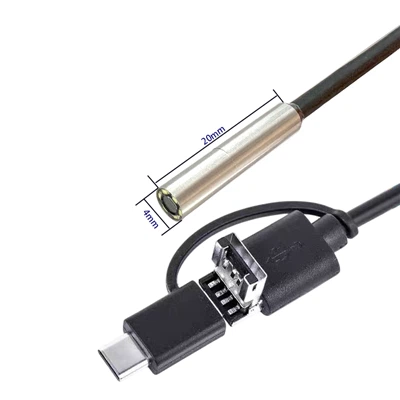

핵심 감지 구성요소인 이미징 프로브는 고해상도 이미징 모듈과 적응형 조명 시스템을 통합합니다.{0} 이미징 측면에서는 유효 픽셀 수 100만 개, 해상도 1280×720, 다이내믹 레인지 44dB 이상의 1/9-인치 고감도 CMOS 이미지 센서를 사용하여 장치 내 미세한 결함의 계조 차이를 캡처할 수 있습니다. 조명 시스템은 6개의 고출력 LED 비드를 사용하고 밝기 조정을 지원하며 확산 반사 광학 설계가 특징으로 강한 빛 반사로 인한 과다 노출을 방지하여 감지 영역에 균일한 조명을 보장합니다.
유연하고 내구성이 뛰어나며 복잡한 환경에 적응 가능 유연한 삽입 튜브는 다층 복합 구조를 채택합니다. 내부 층은 폴리이미드(PI) 가이드 튜브이고, 중간 층은 304 스테인리스 스틸 편조 메쉬(편조 밀도 90%)이며, 외부 층은 폴리테트라플루오로에틸렌 코팅입니다. 이러한 구조 설계는 삽입 튜브에 탁월한 유연성, 인장 강도 및 내마모성을 제공합니다. 삽입 튜브 직경은 3.3mm, 3.9mm, 4mm 등 다양한 사양을 포괄하며 감지 채널 크기(최소 호환 내경 4mm)에 따라 선택할 수 있어 좁은 채널을 원활하게 통과할 수 있습니다.
USB A 및 USB C 포트가 있는 USB 3-in-1 인터페이스는 Windows XP 이상은 물론 OTG를 지원하는 일부 Android 시스템과도 호환됩니다. 사용법은 간단합니다. 출력 장치에 앱을 다운로드하고 USB 케이블을 통해 카메라를 연결하면 이미지가 출력됩니다.
실시간-보기는 USB 연결을 통해 이루어집니다. 문제가 있는 부분을 이미지로 저장하거나 동영상을 녹화할 수 있으며, 출력장치에 바로 파일을 저장할 수도 있습니다.
